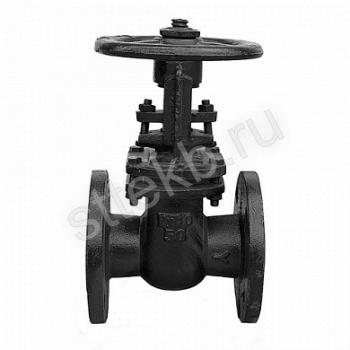

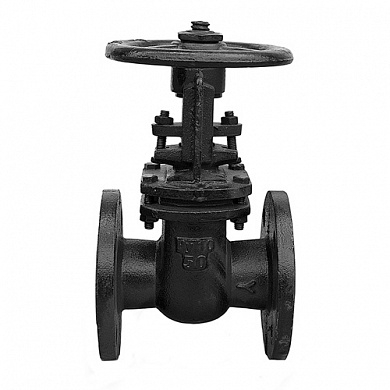

Задвижка 30ч6бр 250 Ci
Задвижки чугунные Ci З0ч6бр применяются в качестве запорных устройств на трубопроводах для перекрытия потока среды.
Задвижка состоит из следующих основных деталей:
корпуса 1, крьшки 2. дисков 3, втулки резьбовой 4, фланца сальника 5, колец уплотнительных 6. клина съемного 7. шпинделя 8. маховика 9.
Запирание задвижек Ci З0ч6бр с ручным управлением происходит при вращении маховика по часовой стрелке. При этом шпиндель через втулку резьбовую получает поступательное движение, передающееся на шиберы.
В крайнем положении шиберов при создании на маховике необходимого усилия обеспечивается плотное перекрытие прохода.
| Номинальный диаметр (DN) | 250 |
| Номинальное давление (PN) | 10 |
| Класс герметичности | "D" по ГОСТ 9544-2015 |
| Условное обозначение в таблице фигур | 30ч6бр |
| Строительная длина | 450 |
| Диаметр отверстий, мм | 22 |
| Количество отверстий, шт. | 12 |
| Рабочая среда | Вода, пар |
| Максимальная температура рабочей среды, С° | 225 |
| Тип соединения | Фланец |
| Цвет корпуса | черный |
| Материал корпуса | чугун |
| Материал уплотнения | латунь |
| Материал крышки | Серый чугун |
| Привод | ручной |
| Материал клина | Серый чугун |
| Производитель | Ci |
| Страна-производитель | Китай |
| Срок службы, лет | 10 |
| Срок гарантии производителя, лет | 1 |
