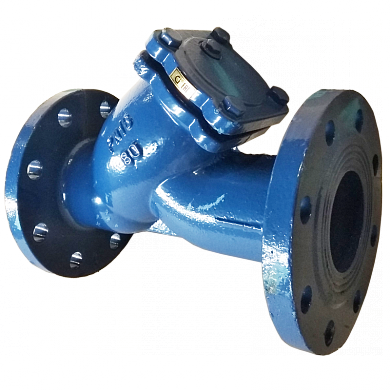

Фильтр магнит. фланц. DN 80 КНР
Фильтр магнитный фланцевый чугунный предназначен для очистки рабочей среды от механических примесей (грязь, мелкие твердые частицы), а также ферромагнетиков.
Технические данные
Номинальное давление: 1.6 МПа
Температура рабочей среды: от +5°С до +150°С
Материал корпуса: чугун
Материал стержня, фильтрующей сетки: нержавеющая сталь
Материал прокладки: EPDM
Материал магнита: ферро магнит
Рабочая среда: вода, неагрессивные среды
Тип присоединения: фланцевое по ГОСТ 33259-2015
Устройство и работа
К корпусу присоединена крышка, посредством болтов. В корпусе установлена фильтрующая сетка. Между корпусом и крышкой установлены паронитовые прокладки. Механические примеси из среды осаждаются в сетке, ферро магнитные включения на блоке магнитов.
| Диаметр условный (DN) | 80 |
| Размер ячейки сетки | 1.4х1.4 мм. |
| Строительная длина L, мм | 245 |
| Диаметр отверстий, мм | 18 |
| Количество отверстий, шт. | 8 |
| Рабочее давление, МПа | 1.6 |
| Рабочая среда | Вода | Неагрессивные среды |
| Максимальная температура рабочей среды, С° | 150 |
| Тип соединения | Фланец |
| Материал корпуса | Чугун |
| Материал уплотнения | EPDM |
| Срок гарантии производителя, лет | 1 |
